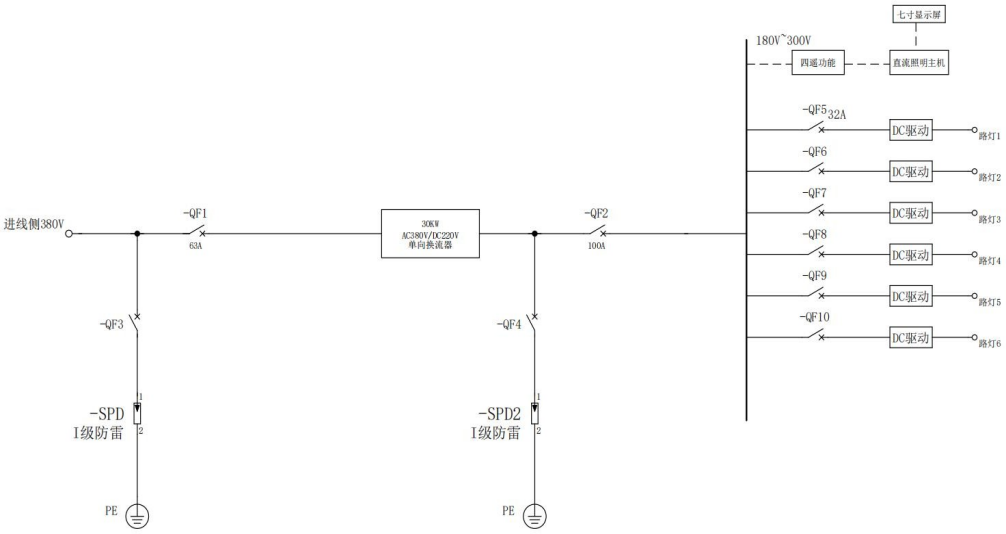

路燈直流照明控制柜要求-沃思智能 沃思智能 2025-07-04 9 預計閱讀需要3分鐘 路燈直流照明柜為封閉式成套設備， 直流智能照明集中供電系統前段供電是先將三相 380V 市電轉換為額定 220V 直流，然后再經由原有配電線路供電到燈桿單元其功能為向路燈提供低壓直流電源，并對其進行控制和保護。為保證直流路燈設備的安全、連續、正常使用，直流路燈照明設備滿足工作環境條件要求、技術先進、生產工藝成熟可靠、結構緊湊、安裝和維護方便。 直流智能照明控制系統以路燈分組控制為單位獨立設置，每個分組路燈設置一套智能照明控制系統，主要負責控制直流路燈的控制。 智能照明控制系統應能實現多種控制功能，可通過自動或手動方式控制預設定區域的照明燈具，實現不同時段和不同需求對照明的控制要求。當智能照明控制系統模塊斷電時，N+1 AC/DC 模塊能使得燈具處于當前時刻調光照度而不致使燈具斷電而熄滅。 整套控制系統具有完善的保護功能，各模塊具有防潮功能。各電源、開關及系統模塊等安裝于現場配電箱內，應保證其不受干擾，正常工作。 直流配電系統及智能照明系統能保證供電的持續性。設置手/自動按鈕、強投按鈕，保證系統故障時，供電的持續性。 參數要求 電 氣特性 交流進線進線電制三相五線制(即 A、B、C、N、PE)輸入電壓(V)380VAC(-15%~+25%)輸入頻率（HZ）45Hz~65Hz功率因數≥0.95供電方式三相四線 輸入防雷一級防雷 直流輸出輸出電壓范圍額定 DC 220V，180-300V 可調輸出功率30KW輸出路數6，每支回路配有開關每路輸出電流0~20A輸出限流10%~110%連續可調效率≥90%輸出防雷一級防雷保護功能過壓保護，短路保護，欠壓保護，過溫保護，短路保護； 主 要設備 直流照明主機 照明控制器 負責照明系統的監控、數據采集、模式控制如定時控制，星期模式，節假日模式。采用工業級嵌入式CPU，不少于 2 個 100M 以太網電接口，兩個 CAN 接口，兩個 RS485 接口，USB 接口智能照明管理機負責參數配置、數據存儲、數據分析、綜合應用、人機交互等遠程監控RS485、“四遙”功能（遙控、遙調、遙信、遙測）4G 遠程顯示方式7 寸液晶屏顯示 AC/DC 模塊輸入電壓(V)320VAC-460VAC；額定 380VAC輸出電壓范圍180-300VDC 可調 功能特性模塊采用N+1 熱備份，可實現熱插拔，方便系統調整及維護全天候工作，－40℃~+65℃工作范圍輸入電壓過壓/欠壓保護缺相或相間不平衡：輸出一半功率輸出的過壓和欠壓保護；過溫保護IP 等級：IP20 設 備參數 IP 等級 IP54 尺寸 重量 散熱方式風冷工作環境－20.5℃～+50℃（室外）‘安 規安規 展開閱讀全文
